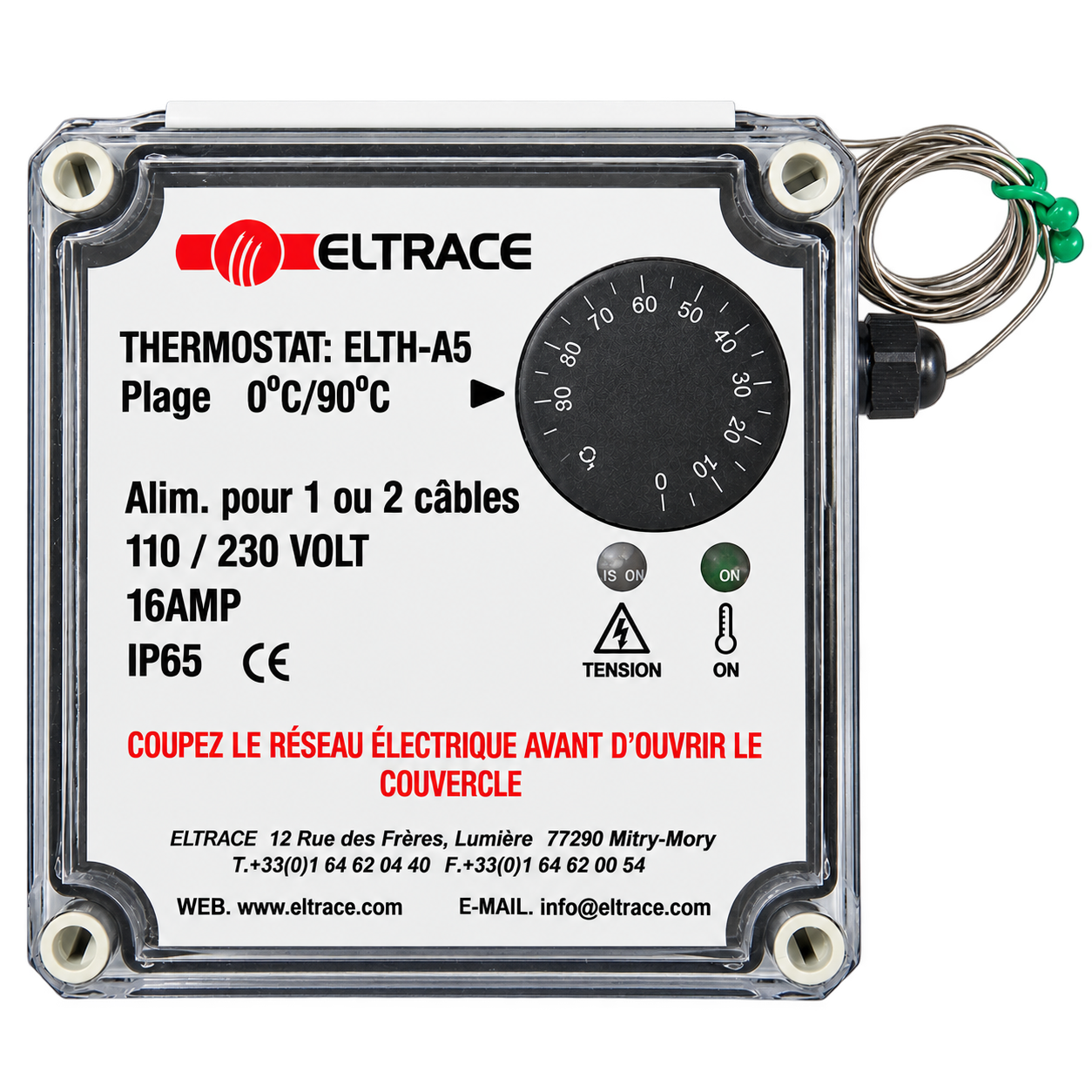

Thermostat d'ambiance et de surface ELTH-A5
Le ELTH-A5 est un thermostat électromécanique destiné à la régulation de température des installations de traçage électrique. Il peut être utilisé aussi bien comme thermostat d'ambiance que comme thermostat de surface grâce à son bulbe déporté.
Particulièrement adapté aux applications du bâtiment et de l'industrie, le ELTH-A5 permet le raccordement direct d'un câble d'alimentation et, selon la configuration retenue, de un ou deux câbles chauffants. Sa plage de réglage de 0 à +90 °C, son pouvoir de coupure de 16 A / 230 V et son boîtier IP65 permettent son utilisation pour la protection contre le gel, le maintien en température, la réfrigération et de nombreuses applications industrielles.
Présentation
Le thermostat ELTH-A5 fonctionne selon le principe de la dilatation de liquide. Son élément sensible est constitué d'un bulbe en cuivre étamé associé à une membrane en acier inoxydable.
Selon le positionnement du bulbe, le thermostat peut mesurer la température ambiante ou la température de surface d'une canalisation ou d'un équipement.
Le boîtier dispose de plusieurs ouvertures prédécoupées permettant différentes configurations de raccordement. Le ELTH-A5 peut commander directement un ou deux câbles chauffants selon la configuration de l'installation et dans la limite de son pouvoir de coupure.
Applications
- Protection contre le gel des tuyauteries et équipements.
- Maintien en température des réseaux et installations techniques.
- Commande de câbles chauffants autorégulants.
- Commande de câbles chauffants à puissance constante.
- Installations du bâtiment.
- Installations industrielles.
- Applications de réfrigération.
- Applications de maturation et de maintien thermique.
Avantages
- Utilisation en thermostat d'ambiance ou de surface.
- Plage de réglage de 0 à +90 °C.
- Pouvoir de coupure de 16 A / 230 V.
- Raccordement direct de un ou deux câbles chauffants selon la configuration.
- Boîtier robuste en thermoplastique antichoc.
- Indice de protection IP65.
- Couvercle transparent.
- Voyant blanc de présence tension.
- Voyant vert indiquant le fonctionnement du traçage.
- Compatible avec l'ensemble de la gamme de câbles chauffants ELTRACE.
- Certification CE.
Caractéristiques techniques
| Référence | ELTH-A5 |
|---|---|
| Type | Thermostat électromécanique d'ambiance et de surface |
| Plage de réglage | 0 à +90 °C |
| Pouvoir de coupure | 16 A / 230 V |
| Indice de protection | IP65 |
| Dimensions du boîtier | 130 × 130 × 75 mm |
| Matériau du boîtier | Thermoplastique antichoc |
| Couvercle | Transparent – 130 × 130 × 17 mm |
| Sonde et capillaire | Acier inoxydable |
| Température maximale du bulbe | +120 °C |
| Entrées de câbles – face A | 3 × M20/M25 |
| Entrées de câbles – face B | 2 × M16/M20 + 1 × M25/M32 |
| Entrées de câbles – face C | 3 × M20/M25 |
| Entrées de câbles – face D | 3 × M20/M25 |
Raccordement et signalisation
Le ELTH-A5 permet différentes configurations de raccordement en fonction du nombre et du type de câbles utilisés. Il permet notamment le raccordement direct d'un câble d'alimentation et de un ou deux câbles chauffants. Le raccordement électrique doit être réalisé conformément au schéma correspondant à la configuration retenue.
Deux voyants permettent de contrôler directement l'état du thermostat :
- Voyant blanc : présence tension.
- Voyant vert : contact fermé – traçage en fonctionnement (« ON »).
Compatibilité
Le thermostat ELTH-A5 est utilisable avec toute la gamme de câbles chauffants ELTRACE, sous réserve du respect de son pouvoir de coupure et des caractéristiques électriques de l'installation.
Documentation associée
La documentation complète du thermostat ELTH-A5 regroupe la fiche technique et la notice de montage. Elle présente les caractéristiques du thermostat, les différentes opérations de raccordement, le réglage de la température et les contrôles à effectuer lors de la mise en service.
