Trame chauffante avec deux circuits (principal et secours) pour les seuils des chambres froides négatives
Les trames chauffantes électriques ELSAS se coulent dans béton. Elles permettent d’empêcher la formation de glace à la surface des portes de congélateur ou des salles de stockage.
Les trames chauffantes ELSAS sont équipées d’un double circuit : un circuit principal et un circuit de secours, posés sur un treillis adapté au coulage du béton.
Elles s’appliquent lors de l’installation de chambre froide négative, de la chambre de congélation, de la chambre frigorifique ou de salle de froid industriel.
La trame chauffante devra être régulée par un thermostat électronique du type ELTE-1 ou ELTH-B390. La sonde de température sera placée dans un doigt de gant, afin de la rendre interchangeable. La sonde sera disposée sur le même plan et dans l'axe des conducteurs chauffants.
Description Technique
Caractéristiques techniques des trames chauffantes pour les seuils de chambres froides négatives
Tension nominale: 230 V
Câble de liaison froide: 1x4m (1,50 mm²)
Rayon de courbure minimum: 5 x Da
Tolérances: -5 %/+10 %
Température nominale maxi selon les normes: 90 °C
Transition partie chauffante/partie froide: entièrement étanche
| Référence | Libellé | Tension | Puissance | Dimension |
| ELSAS-360 | Trame chauffante pour seuil avec circuit de secours | 230 V | 2 x 360 W | 0.5 m x 2 m |
| ELSAS-560 | Trame chauffante pour seuil avec circuit de secours | 230 V | 2 x 560 W | 0.5 m x 3 m |
| ELSAS-744 | Trame chauffante pour seuil avec circuit de secours | 230 V | 2 x 744 W | 0.5 m x 5 m |
| ELSAS-925 | Trame chauffante pour seuil avec circuit de secours | 230 V | 2 x 925 W | 0.5 m x 5 m |
| ELSAS-1083 | Trame chauffante pour seuil avec circuit de secours | 230 V | 2 x 1083 W | 0.5 m x 6 m |
| ELSAS-1236 | Trame chauffante pour seuil avec circuit de secours | 230 V | 2 x 1236 W | 0.5 m x 7 m |
MISE EN ŒUVRE - POSE DES TRAMES CHAUFFANTES

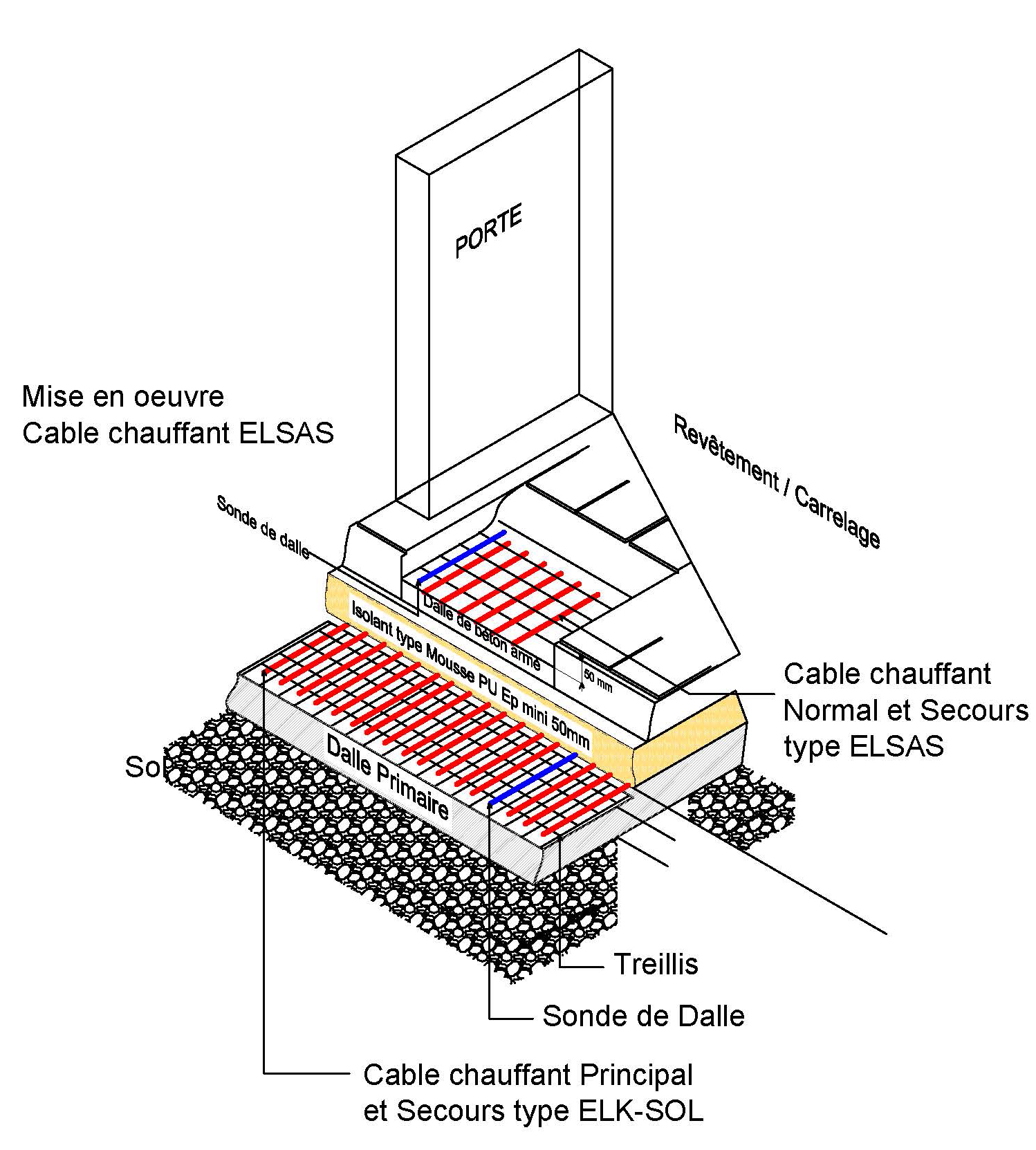

La mise en œuvre des câbles chauffants s'exécute suivant le schéma ci-dessous ; il s'agit de protéger les sols de chambres froides contre le gel en créant une barrière thermique.
